Bitspower VG-NGTX980: schema di montaggio
Prendiamo il libretto di istruzioni e procediamo ad assemblare il fullcover. Per il test utilizzeremo una EVGA GTX 980 e la andremo ovviamente a disassemblare, togliendo il backplate e il dissipatore reference.

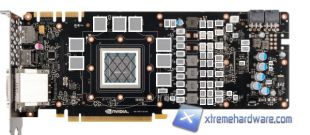

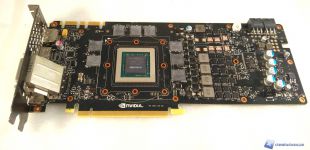

Ovviamente rimuoviamo la pasta termica pre-applicata e puliamo anche i chip di VRAM e i regolatori di tensione per togliere ogni residuo. Una volta che il PCB è pronto possiamo procedere a preparare la nostra scheda video.

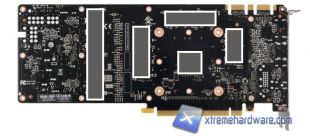

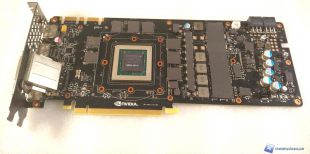

Seguendo le istruzioni, andremo a utilizzare prima i pad da 1,5 mm forniti in bundle e li andremo a ritagliare per poi posizionarli come illustrato nel libretto di istruzioni.
Ecco fatto.

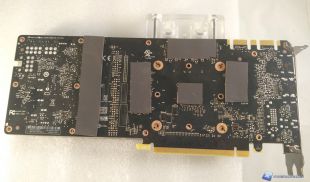

Passiamo ora a stendere un sottile velo di pasta termica sulla GPU e a posizionare il waterblock sulla nostra scheda. Ora giriamola e andiamo a utilizzare i pad termici da 2,5mm da interporre tra il PCB e il backplate.

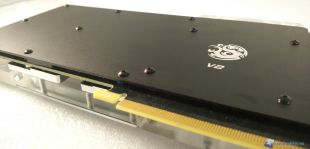

Ora appoggiamo il backplate sul PCB della nostra Nvidia GTX 980 e procediamo a serrare il tutto con le viti e la brugola in dotazione.

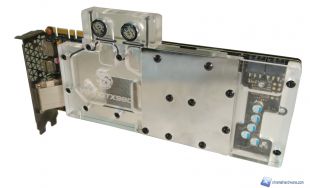

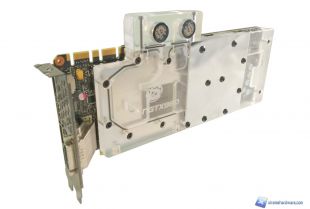

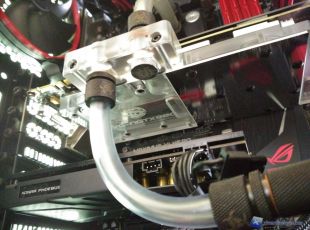

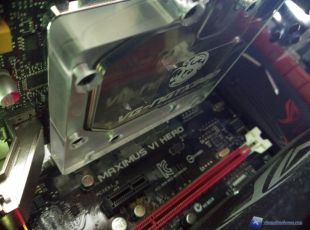

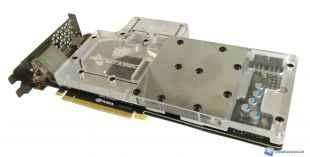

Ed ecco il fullcover Bitspower VG-NGTX980 montato sulla nostra GTX 980, pronto per essere collegato all’impianto ed essere messo alla prova.
