CM Elite 120 Advanced: Analisi interna e montaggio dei componenti

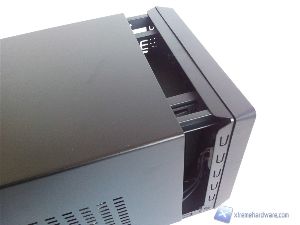

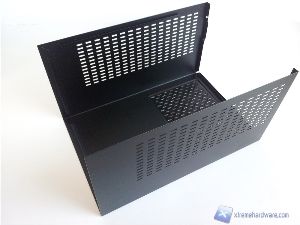

Rimossealcune viti dal pannello posteriore, sarà possibile sfilare il coperchio in alluminio che compone le paratie laterali e la parte superiore.

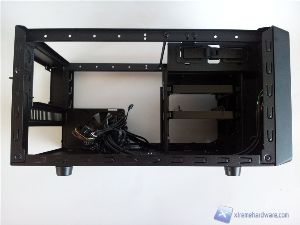

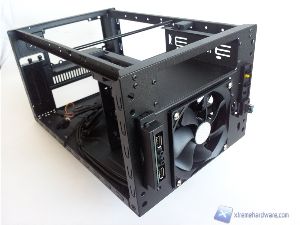

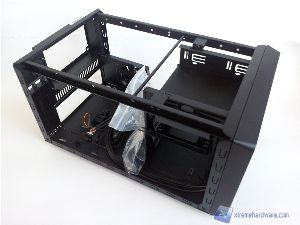

Ponendo la nostra attenzione sull'intelaiatura possiamo sin da subito capire la disposizione dei componenti, il case è inoltre completamente verniciato di nero così come i cavi provenienti dal pannello frontale e quelli delle ventole. All'interno del case troveremo inoltre una busta contenente viterie e accessori vari tra cui delle fascette per i cavi (anch'esse nere), una coppia di slitte per il montaggio di supporti di memorizzazione e lo speaker. Molto utile risulta l'adattatore per il montaggio dei distanziali della mainboard che permetterà di non rovinarli utilizzando una pinza per stringerli.

La piastra della scheda madre presenta quattro fori per il montaggio di schede madri in formato mini-ITX, sopra di essa andrà montato l'alimentatore che, come detto in precedenza, dovrà essere in standard ATX.

Non potremo utilizzare sistemi di dissipazione di generose dimensioni in quanto la presenza dell'alimentatore non ce lo permetterà, bisognerà quindi optare per un dissipatore low profile con altezza massima di 65mm. La tipologia sarà quindi di tipo top-down, ma la sua efficienza potrebbe essere notevolmente limitata in caso d’installazione dell’alimentatore con ventola rivolta verso l’alto. La paratia inferiore dell’alimentatore,infatti, ostacolerà il flusso d’aria attraverso il dissipatore. Una soluzione alternativa, piuttosto interessante, è quella di montare l’alimentatore in posizione classica, cioè con ventola rivolta verso il basso, in modo da pescare aria proprio sopra al dissipatore. Ciò comporterà un aumento di temperatura all’interno dell’alimentatore, ma faciliterà l’espulsione di aria calda dal dissipatore. Ovviamente, in questo caso la ventola del dissipatore va montata in modo opposto alla classica disposizione nei dissipatori top-down (ventola in immissione). Montandola in estrazione, l’aria verrà aspirata dalla parte bassa del dissipatore, favorendo anche un flusso sulle fasi di alimentazione della scheda madre, e verrà poi espulsa all’interno dell’alimentatore. La naturale convezione termica dell’aria calda verso l’alto, faciliterà il processo di espulsione attraverso l’alimentatore. Ovviamente in questo caso è opportuno utilizzare alimentatori caratterizzati da una buona efficienza e da un controllo della ventola basato sulla temperatura.

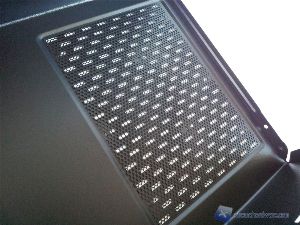

Come detto in precedenza, montandolo l’alimentatore con ventola rivolta verso l’alto, sarà invece possibile sfruttare la griglia e il filtro presenti sul top del case. L'alimentatore fuoriuscirà leggermente dal case al fine di aumentare lo spazio interno disponibile.

La scheda video, data la sua posizione, gode di molto spazio a disposizione. Sarà possibile installare anche schede video molto lunghe come delle dual GPU; l'unica limitazione è data dalla predisposizione per un sistema di raffreddamento dual-slot: non sarà quindi possibile installare schede video tri-slot. Il raffreddamento della GPU è assicurato dalla griglia presente sulla paratia sinistra: grazie all'ampiezza di quest'ultima non dovremo preoccuparci del tipo di dissipatore della nostra scheda video.

Le periferiche di archiviazione vanno posizionate nella parte frontale del case. Come abbiamo visto in precedenza, sarà possibile utilizzare un drive esterno da 5.25"; internamente, sotto quest'ultimo, è posizionato il rack per gli hard disk. E’ possibile installare 3 hard disk da 3,5" o, in alternativa, tramite due adattatori in dotazione, quattro hard disk o SSD da 2.5/1,8". Il sistema di montaggio è inoltre completamente tool-less.

Nonostante le sue dimensioni sarà quindi possibile installare una unità ottica, un hard disk e ben 4 SSD.

In generale la struttura interna è molto pulita e priva di parti spigolose o taglienti. Tutto il telaio interno è stato realizzato molto bene ma purtroppo con pochi riguardi nei confronti del cablaggio, l'unica nota positiva a riguardo è data da alcuni gancetti per fascette presenti sul piano inferiore.

Cavetteria interna

Buzzer in dotazione escluso, tutta la cavetteria interna è composta da fili e connettori neri. I cavi a disposizione sono molto lunghi e nasconderli si rivelerà un’operazione alquanto complessa soprattutto a causa del fatto che non giungono tutti dalla stessa posizione; tutti, tranne quello delle porte USB 3.0 per ovvie ragioni, sono molto piccoli e maneggevoli.

Ventole e sistema di dissipazione

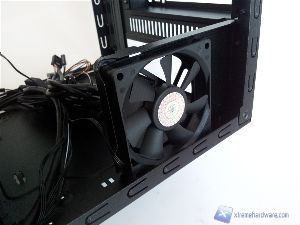

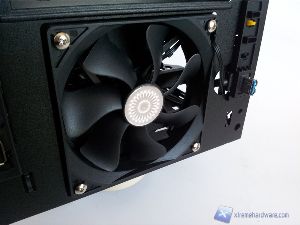

Essendo un case mini-ITX il Cooler Master Elite 120 Advanced non è predisposto per l'installazione di un gran numero di ventole, in compenso, due di quelle installabili sono già posizionate in quanto facenti parte del bundle. La prima, già vista durante lo smontaggio del pannello anteriore, è da 120mm, completamente nera e in grado di ruotare a 1200rpm producendo, stando a quanto dichiarato dalla casa madre, solo 19dB(A). La seconda, posizionata nell'angolo posteriore destro, è da 80mm per 15mm di spessore, ruota a 2000 RPM e produce 20dBA. La soluzione utilizzata per alloggiare le ventole ricorda molto quella delle ventole inferiori del Cooler Master Cosmos II, ovvero è presente una cover in plastica, unita al telaio,  che funge da supporto.

Sarà possibile installare una ventola da 120mm tra la mainboard e il cestello degli hard disk: Cooler Master mette a disposizione delle particolari viti in plastica dura che permetteranno di attaccare la ventola al cestello senza l'utilizzo di un cacciavite.
